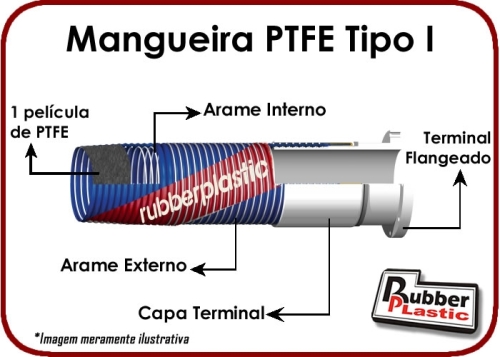

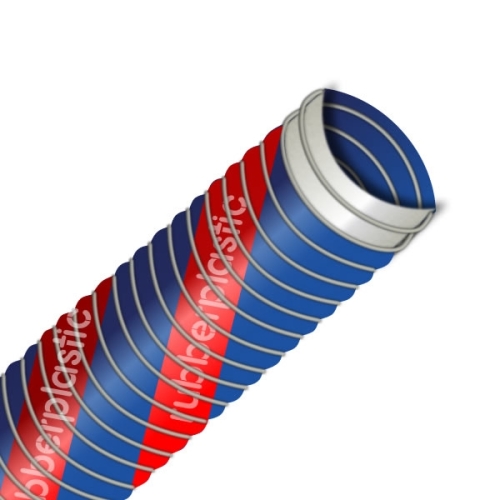

Reforço da Mangueira composta PTFE
Os reforços desta mangueira composta serão definidos de acordo com a aplicação e necessidade do cliente, para cada tipo de reforço é recomendada uma aplicação, doravante contudo se acaso o cliente já possuir um padrão de uso, o mesmo deverá ser informado no ato da cotação.
Opções de Arames de reforço:
- II : interno e externo inox AISI 304 ou 316
- GG: interno e externo A/C Galvanizado
- PP: interno e externo A/C revestido de Polipropileno
- PG: interno A/C revestido de Polipropileno, externo A/C Galvanizado.
- PI: interno A/C revestido de Polipropileno, externo inox AISI 304 ou 316.
Geral:
- Pressão de teste 1,5 vezes a pressão de trabalho;
- Temperatura de -50º a +90º C.
Nota: As condições de pressão e temperatura são indicadas pela máxima e média respectivamente, podendo a temperatura ser elevada na medida em que diminui a pressão:Limite máximo a +100ºC, acima desta temperatura consultar nosso departamento técnico.
OBS.: As cores acima são padrões da Rubberplastic, podendo ser modificadas conforme solicitação do cliente.
|
Dimensional RUBBER-PTFE
| Diâmetro Nominal Interno |
Pressão de Trabalho |
Pressão de
Ruptura |
Raio de Curvatura |
Peso p/ Metro |
| POL. |
mm |
Kgf/cm² |
Kgf/cm² |
mm |
Kg/mt |
| ¾” |
19,05 |
10,5 |
52,5 |
64,0 |
0,37 |
| 1” |
25,40 |
10,5 |
52,5 |
89,0 |
0,90 |
| 1 ¼” |
31,75 |
10,5 |
52,5 |
100,0 |
1,0 |
| 1 ½” |
38,10 |
10,5 |
52,5 |
125,0 |
1,2 |
| 2” |
50,80 |
10,5 |
52,5 |
135,0 |
1,8 |
| 2 ½” |
63,50 |
10,5 |
52,5 |
150,0 |
2,5 |
| 3” |
76,20 |
10,5 |
52,5 |
175,0 |
3,0 |
| 4” |
101,60 |
10,5 |
52,5 |
250,0 |
4,3 |
| 5” |
127,00 |
10,5 |
52,5 |
400,0 |
6,5 |
| 6” |
152,40 |
10,5 |
52,5 |
500,0 |
11,0 |
| 8” |
203,20 |
10,5 |
52,5 |
740,0 |
15,0 |
| 10” |
254,00 |
10,5 |
52,5 |
920,0 |
21,0 |
| 12” |
304,80 |
10,5 |
52,5 |
920,0 |
25,0 |
|
