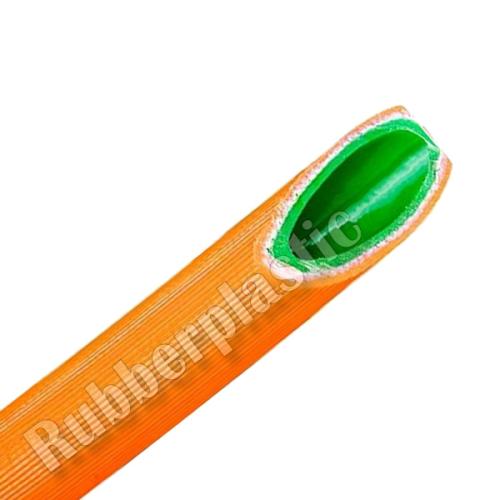

 SANSUY SUPER: Laranja com Interno Verde
Linha Com Trama
Somos líderes no fornecimento de mangueira da linha com trama para pulverização da kanaflex.
A mangueira sansuy super resiste às altas pressões, destinando-se à pulverização agrícola e uso industrial em ar comprimido, água, soluções líquidas não corrosivas, etc. Com excelente flexibilidade, parede interna lisa reduzindo perdas ao longo da linha. Possui trama com fios de poliéster. Quem usa a mangueira Sansuy Super da Rubberplastic aprova e comprova sua excelência e originalidade, ligue já e tire todas suas dúvidas. Seu usuário irá se surpreender com sua resistência, flexibilidade, leveza e manuseabilidade.
* As imagens nesta pagina são meramente ilustrativas, podendo não serem fiéis as dimensões físicas.
** As informações técnicas contidas nestas páginas sobre esta mangueira Kanaflex são de responsabilidade do fabricante. Os dados abaixo são para referência de consulta.
|
|
DIÂMETRO
NOMINAL
|
DIÂMETRO
INTERNO
|
DIÂMETRO
EXTERNO
|
PRESSÃO
DE TRABALHO
|
PRESSÃO
DE RUPTURA
|
LANCE
|
|
|
|
|
25ºC
|
|
|
pol.
|
mm
|
mm
|
kgf/cm2
|
lbf/pol2
|
kgf/cm2
|
lbf/pol2
|
mt
|
| 1/4" |
6,3 |
11,2 |
49,2 |
700 |
147,6 |
2.100 |
100 |
| 5/16" |
7,9 |
13,8 |
49,2 |
700 |
147,6 |
2.100 |
100 |
| 3/8" |
9,5 |
15,8 |
49,2 |
700 |
147,6 |
2.100 |
100 |
| 1/2" |
12,9 |
20,0 |
49,2 |
700 |
147,6 |
2.100 |
100 |
| 5/8" |
15,8 |
24,1 |
49,2 |
700 |
147,6 |
2.100 |
100 |
| 3/4" |
19,0 |
27,8 |
49,2 |
700 |
147,6 |
2.100 |
50 |
Notas:
1. As informações dimensionais desta mangueira são apenas referência.
2 . As características da mangueira para Pulverização podem ser alteradas sem prévio aviso.
|
Recomendações de montagem
A. Objetivos do Manual
A correta instalação das conexões é essencial para um bom desempenho do sistema e aumento da vida útil.Desta forma, reunimos alguns passos simples, mas muito importantes, para que a montagem das mangueiras e das conexões seja realizada de forma correta, visando eliminar problemas que possam surgir ao longo do tempo.
B. Composição da mangueira trançada para lavagem a jato
|
C. Materiais necessários para a montagem correta
|
Esta mangueira é constituídas de 3 elementos básicos:
- tubo interno;
- reforço ou trama e;
- revestimento externo.
1. O tubo interno tem a função principal de propiciar a condução do líquido.
|
- chave de fenda,
- estilete
- abraçadeiras
- conexões compatíveis com o diâmetro das mangueiras.
- lima fina ou lixa.
NOTA: As conexões e demais acessórios poderão ser fornecidos montados ou avulsos.
|
|
2. O reforço ou trama é constituído de uma trama de fios têxteis, cuja função é dar a resistência necessária aos esforços internos de pressão.
3. O revestimento externo tem como função principal a proteção do reforço e do tubo interno contra danos causados por abrasão, intempéries e agentes químicos.
|
D. Montagem das conexões da mangueira lava autos
|
| 1) Com o auxílio do estilete, cortar as extremidades das mangueiras formando um ângulo de 90°. |
2) Colocar a abraçadeira com folga, na extremidade a ser conectada. |
3) Verificar se as pontas das conexões possuem cantos vivos ou rebarbas que possam causar cortes nela. Eliminá-los com o auxilio de uma lima fina ou lixa. |
4) Após colocação da abraçadeira, mergulhar a extremidade da mangueira em água quente deixando por alguns minutos para
facilitar o encaixe da conexão. Em seguida, passar pasta lubrificante, detergente ou sabão na conexão para reduzir o atrito e evitar possíveis danos à camada interior da mangueira. Introduzir a conexão no interior dela de forma retilínea com
força uniforme, evitando trancos. |
5) Para fixação da abraçadeira, apertar com extrema cautela, utilizando uma chave de fenda. Verificar se após a montagem, a se ela não está torcida. |
6) Não recomendamos o uso de qualquer tipo de arame para fixação das conexões nas mangueiras, pois eles podem rovocar cortes ou furos na camada interna, devido à pequena área de contato existente. |
E. Cuidados no manuseio e armazenagem
· Ao enrolar e desenrolar a mangueira, evite que a mesma fique torcida e sofra estrangulamento.
Evite o arraste excessivo dela sobre pisos muito abrasivos, com pedras ou objetos pontiagudos.
· Armazene a mangueira em local coberto e arejado.
· Respeite a máxima pressão de trabalho de cada mangueira trançada.
|
